Секции компенсирующие шинопроводов Vahle KBH

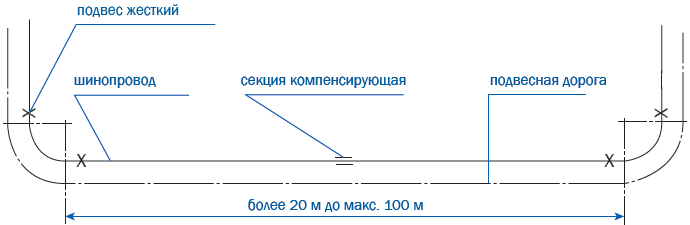

Применяется в случаях, если необходима компенсация разницы удлинений между шинопроводом и стальными (бетонными) конструкциями, и в случаях, когда геометрия шинопровода препятствует свободному тепловому расширению (изгибы, разрывы, стрелки). В этом случае компенсирующая секция устанавливается на прямолинейных отрезках длиной более 20 м, расположенных между фиксирующими подвесами.
Максимальная длина:

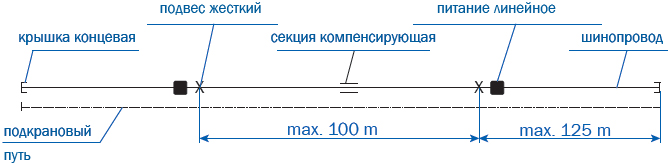

при разностях температур Δ t 100°C (от −40°C до +60°C) одна компенсирующая секция на 250 м. На каждые следующие 100 м требуется дополнительная секция. Расположение фиксированных точек в соответствии со схемой.
Для установки остальной части шинопровода необходимо использовать скользящие подвесы. Компенсирующая секция не разрывает электрическую целостность шинопровода. Дополнительные подводы питания и токосъемники не требуются.
Монтаж:

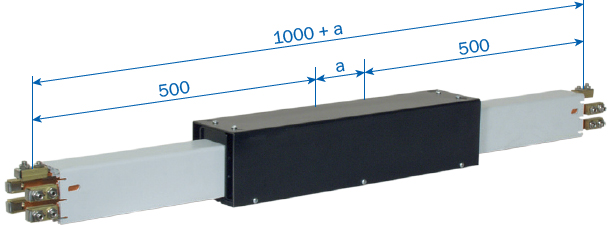

При температуре монтажа от –10°C до +35°C необходимо обеспечить размер “а” = 75 мм.
Тип | Масса, кг | Артикул |
DT-KD4/63-125HSC-1000 (1) | 4.540 | 600135 |
DT-KD4/160HSC-1000 | 4.752 | 600136 |
DT-KD4/200HSC-1000 | 5.034 | 600325 |
DT-KD5/63-125HSC-1000 (1) | 5.014 | 600138 |
DT-KD5/160HSC-1000 | 5.218 | 600139 |
DT-KD5/200HSC-1000 | 5.508 | 600326 |
DT-KD4/63SSD-1000 (1) | 4.540 | 600137 |
DT-KD5/63SSD-1000 (1) | 5.014 | 600140 |
(1) Тж. подходит для снятого с производства KBH 40A
