Подводы питания шинопроводов Vahle KBH
Питание торцевое (до 80А)

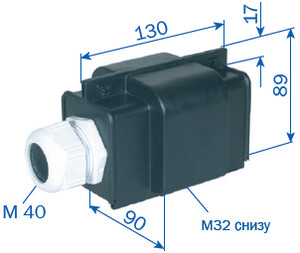

Питание типа KKE поставляется отдельно, без детали шинопровода. Оно может быть установлено на правом или левом конце троллейной линии. Для подключения кабельных наконечников питающего кабеля предусмотрены болты M6. Кабель и наконечники в комплект KKE не входят.
| Тип | Масса, кг | Гермоввод | Артикул |
| ES-KKE4/63-80HS | 0.271 | M 40 | 600010 |
| ES-KKE5/63-80HS | 0.288 | M 40 | 600107 |
| ES-KKE4/63SS | 0.252 | M 25 | 600015 |
| ES-KKE5/63SS | 0.265 | M 25 | 600108 |
Питание торцевое (до 100А)
Питание типа KKE поставляется отдельно, без детали шинопровода. Оно может быть установлено на правом или левом конце троллейной линии. Для подключения кабельных наконечников питающего кабеля предусмотрены болты M6. Кабель и наконечники в комплект KKE не входят.
| Тип | Масса, кг | Гермоввод | Артикул |
| ES-KKE4/63-100HS | 0.613 | M 32 или M 50 (1) | 600422 |
| ES-KKE5/63-100HS | 0.646 | M 32 или M 50 (1) | 600423 |
Подводы питания для криволинейных участков поставляются по запросу.
(1) В комплект поставки включены оба кабельных ввода.
Питание на стыке (63А)

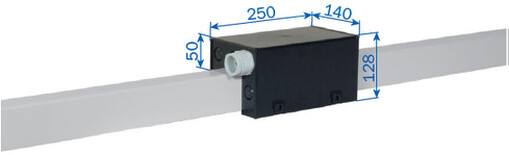

Питание типа KSE поставляется отдельно, без детали шинопровода. Оно может быть установлено на любом стыке двух секций. Для подключения кабельных наконечников питающего кабеля предусмотрены болты M6. Кабель и наконечники в комплект KSE не входят.
| Тип | Масса, кг | Гермоввод | Артикул |
| ES-KSE4/63HS-L | 0.806 | M 32 | 600035 |
| ES-KSE5/63HS-L | 0.866 | M 32 | 600038 |
| ES-KSE4/63SS-L | 0.785 | M 25 | 600028 |
| ES-KSE5/63SS-L | 0.843 | M 25 | 600029 |
Питание на стыке (80-100А)

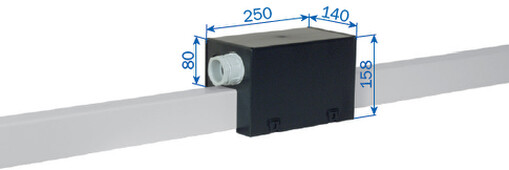

Питание типа KSE поставляется отдельно, без детали шинопровода. Оно может быть установлено на любом стыке двух секций. Для подключения кабельных наконечников питающего кабеля предусмотрены болты M6. Кабель и наконечники в комплект KSE не входят.
| Тип | Масса, кг | Гермоввод | Артикул |
| ES-KSE4/80-100HS-L | 0.936 | M 50 | 600036 |
| ES-KSE5/80-100HS-L | 0.996 | M 50 | 600039 |
Питание линейное (вкл. 1м детали шинопровода, 63–100 A)

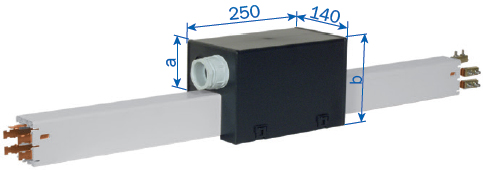

Исполнение на секции шинопровода с пружинными соединителями. Для подключения кабельных наконечников питающего кабеля предусмотрены болты M6. Кабель и наконечники в комплект KEF не входят.
| Тип | Масса, кг | Размеры | Гермоввод | Артикул | |
| a | b | ||||
| ES-KEF4/63HSC-1000 | 2.066 | 50 | 128 | M 32 | 600975 |
| ES-KEF4/80HSC-1000 | 2.428 | 80 | 158 | М 50 | 600976 |
| ES-KEF5/63HSC-1000 | 2.232 | 50 | 128 | М 32 | 600977 |
| ES-KEF5/80HSC-1000 | 2.652 | 80 | 158 | М 50 | 600978 |
| ES-KEF4/100HSC-1000 | 2.756 | 80 | 158 | М 50 | 600201 |
| ES-KEF5/100HSC-1000 | 3.062 | 80 | 158 | М 50 | 600209 |
| ES-KEF4/63SSD-1000 | 2.046 | 50 | 128 | М 25 | 600979 |
| ES-KEF5/63SSD-1000 | 2.210 | 50 | 128 | М 25 | 600980 |
Питание линейное (вкл. 1м детали шинопровода, 63–125 A)

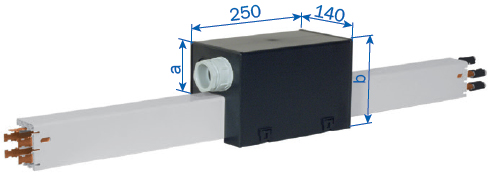

Исполнение на секции шинопровода с болтовыми соединителями.
Для подключения кабельных наконечников питающего кабеля предусмотрены:
- болты M6 для питания до 100 А;
- болты М8 для питания до 125 А.
Кабель и наконечники в комплект KES не входят.
| Тип | Масса, кг | Размеры | Гермоввод | Артикул | |
| a | b | ||||
| ES-KES4/63HSC-1000 | 2.190 | 50 | 128 | М 32 | 600985 |
| ES-KES4/80HSC-1000 | 2.552 | 80 | 158 | М 50 | 600986 |
| ES-KES5/63HSC-1000 | 2.387 | 50 | 128 | М 32 | 600987 |
| ES-KES5/80HSC-1000 | 2.807 | 80 | 158 | М 50 | 600988 |
| ES-KES4/100HSC-1000 | 2.880 | 80 | 158 | М 50 | 600225 |
| ES-KES4/125HSC-1000 | 3.222 | 80 | 158 | М 50 | 600045 |
| ES-KES5/100HSC-1000 | 3.217 | 80 | 158 | М 50 | 600233 |
| ES-KES5/125HSC-1000 | 3.621 | 80 | 158 | М 50 | 600049 |
| ES-KES4/63SSD-1000 | 2.170 | 50 | 128 | М 25 | 600989 |
| ES-KES5/63SSD-1000 | 2.365 | 50 | 128 | М 25 | 600990 |
Питание линейное

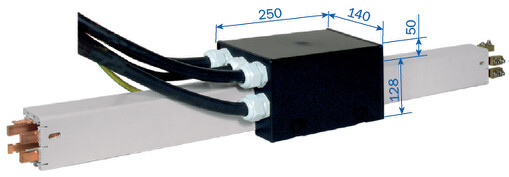

Включая 1 м детали шинопровода (125 – 200 A) с 2 м кабеля. Для соединения кабелей, входящих в комплект KELS, с питающим кабелем клиента применяется терминальная коробка.
| Тип | Масса, кг | Сечение кабеля в мм2 / Ø в мм | Артикул | ||
| L1–L3 | Заземление | N / 5 | |||
| ES-KELS4/125HSC-1000-2 | 7.803 | 35/16 | 25/10 | - | 600069 |
| ES-KELS4/160HSC-1000-2 | 9.690 | 50/18 | 25/10 | - | 600075 |
| ES-KELS4/200HSC-1000-2 | 11.668 | 70/21 | 35/11 | - | 600385 |
| ES-KELS5/125HSC-1000-2 | 9.150 | 35/16 | 25/10 | 25/15 | 600077 |
| ES-KELS5/160HSC-1000-2 | 11.037 | 50/18 | 25/10 | 25/15 | 600079 |
| ES-KELS5/200HSC-1000-2 | 13.014 | 70/21 | 35/11 | 25/15 | 600387 |
Коробка терминальная (для KELS, 125-200А)

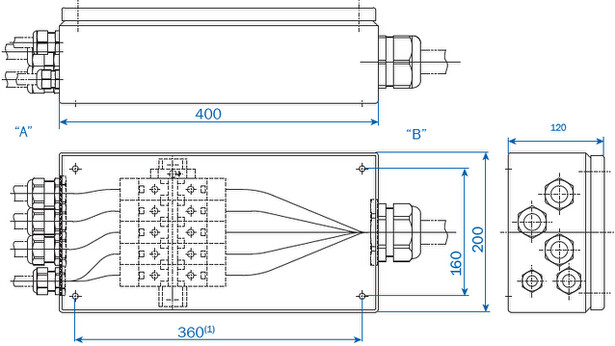

Предназначена для соединения кабелей от линейного ввода питания KELS с питающим кабелем клиента. Сечение кабеля от 16 до 95 мм2.
Сторона "A": гермовводы для кабелей питания KELS.
Сторона "B": гермоввод M 63 для питающего кабеля клиента.
| Тип | Масса, кг | Для подвода питания | Артикул |
| ES-ZK1 | 5.228 | ES-KELS4/125HSC-1000-2 | 600389 |
| ES-ZK2 | 5.276 | ES-KELS4/160HSC-1000-2 и ES-KELS4/200HSC-1000-2 | 600390 |
| ES-ZK3 | 5.595 | ES-KELS5/125HSC-1000-2 | 600391 |
| ES-ZK4 | 5.645 | ES-KELS5/160HSC-1000-2 и ES-KELS5/200HSC-1000-2 | 600392 |
